QA-腰筋支數計算

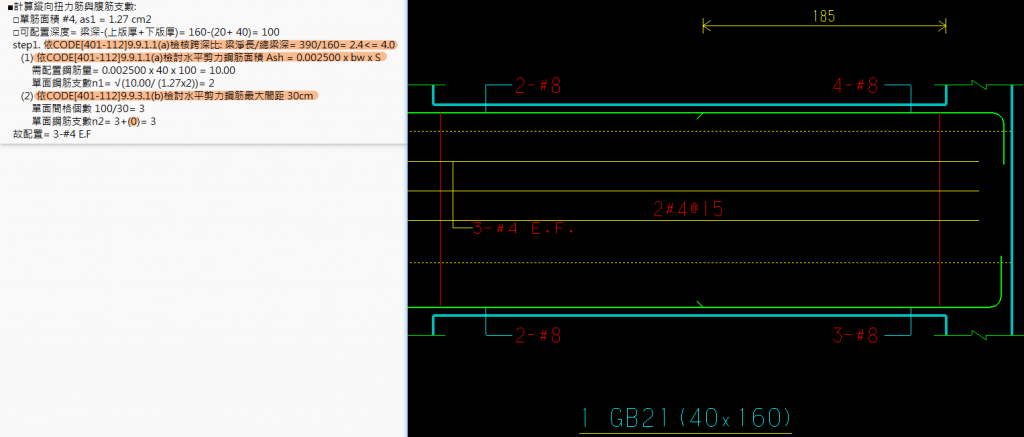

如果梁之跨深比小於4，程式將依據規範所訂之水平剪力鋼筋面積Avh=0.0025*bw*S 先檢討所需支數，

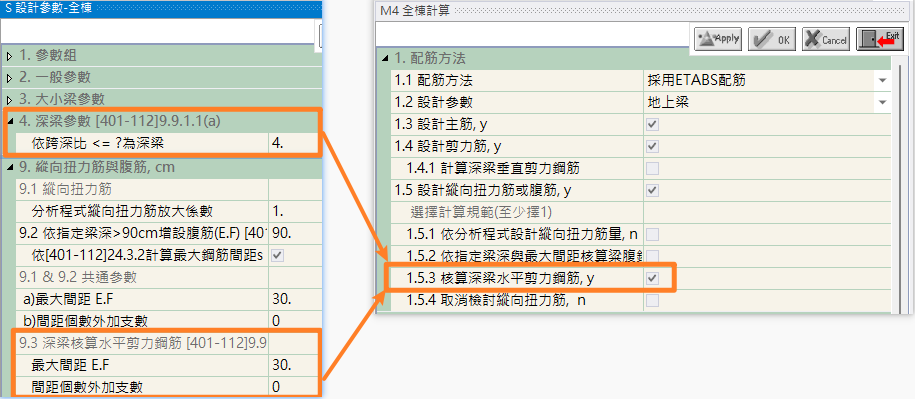

再依據使用者指定之 “最大間距” 以及 “間距個數外加支數” 計算是否再次調整所需支數。

ps. 算式當中之S(間距)，程式係利用 可配深度/所需支數 回推換算而得。

–
[參考404-113算例 page.15-3 ]

已知條件

• as₁：單根鋼筋面積
• n：單側支數
• bw：梁腹寬
• s₂：垂直間距
• 規範[401-112] 9.9.3.1(b)要求：Avh ≥ 0.0025 × bw × s₂

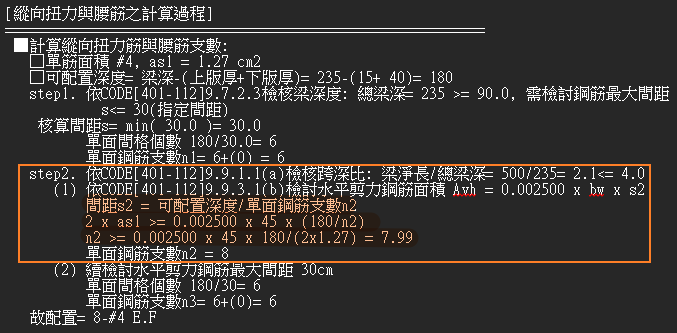

  [ 回推公式 ]

  1️⃣ 每一組剪力鋼筋橫跨兩側：

  Avh = 2 × as₁

  2️⃣ 套入規範公式：

  2 × as₁ ≥ 0.0025 × bw × s₂

  3️⃣ 又已知：

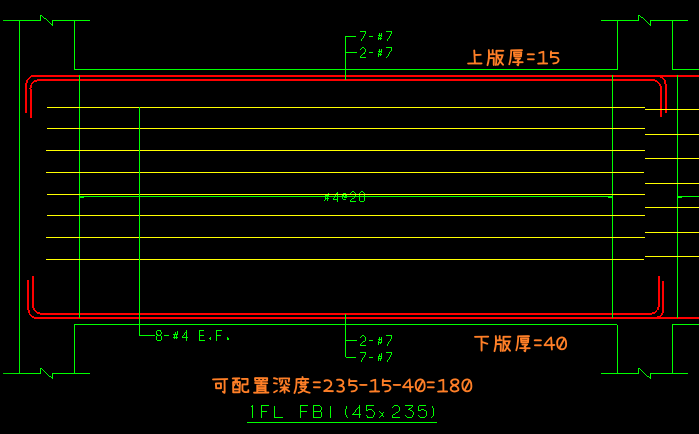

  s₂ = 可配置深度 ÷ n

  4️⃣ 代入：

  2 × as₁ ≥ 0.0025 × bw × (可配置深度 ÷ n)

  5️⃣ 整理公式：

  n ≥ (0.0025 × bw × 可配置深度) ÷ (2 × as₁)

  ---

  ✅ 結論
  計算所得 n 無條件進位，即為單側所需支數。
