如何調整梁台、柱線、牆台的編號大小
功能與適用時機

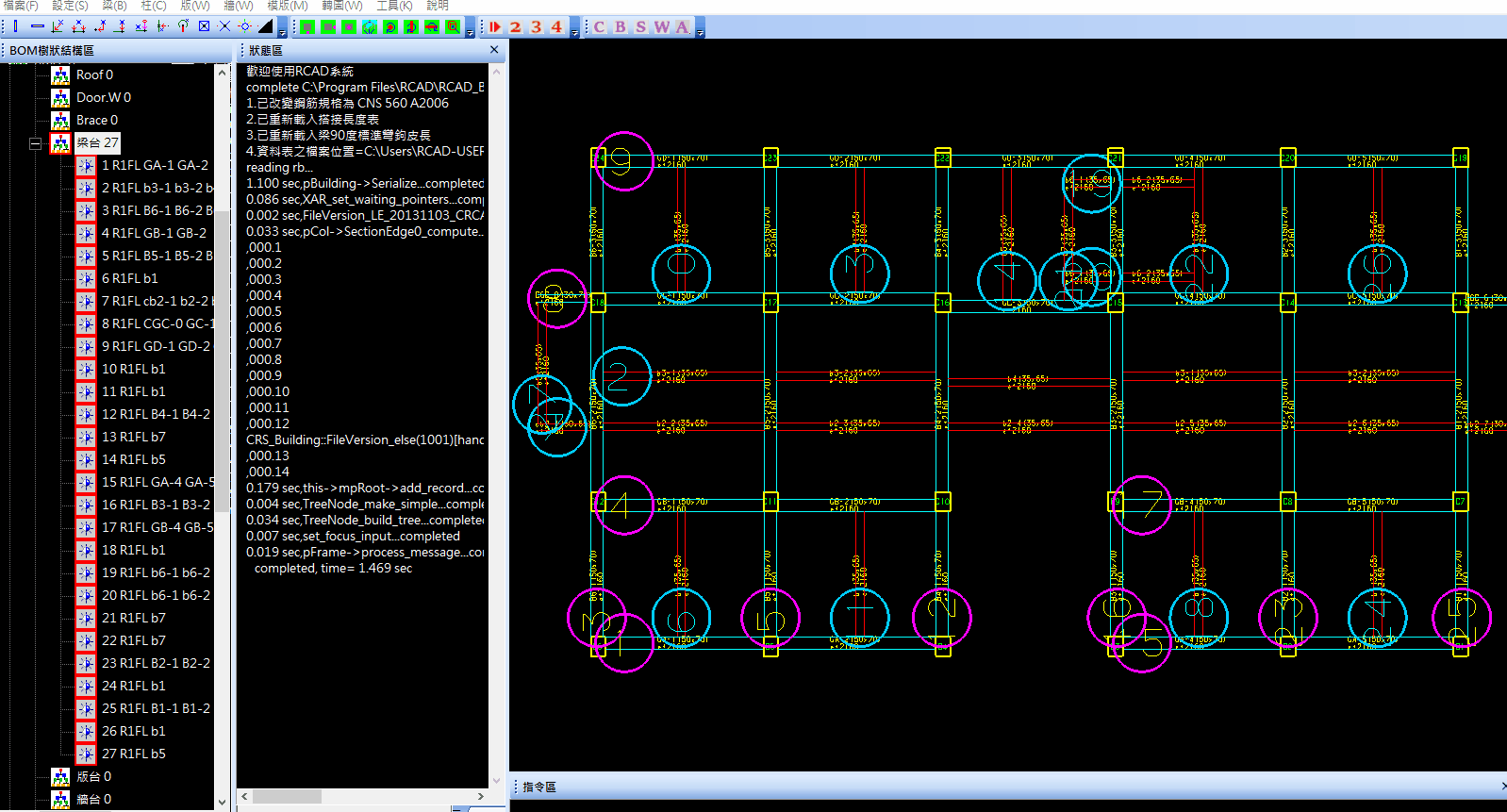

平面圖的梁台、柱線、牆台,調整文字尺寸與編號圓圈大小
操作步驟(Steps)
Step1. 從畫面左上方進入 【繪圖參數-一般】

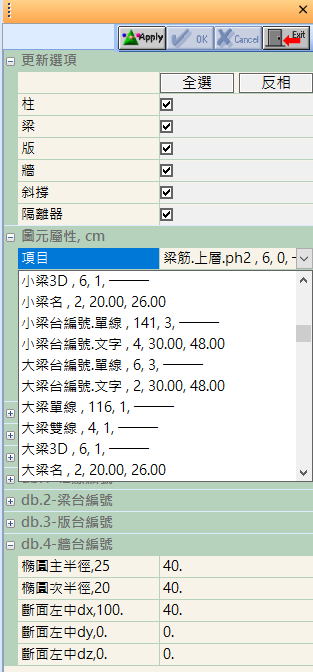

Step2. 要選擇對應項目,ex.牆台編號.文字、大梁台編號.文字
、小梁台編號.文字、群組柱名

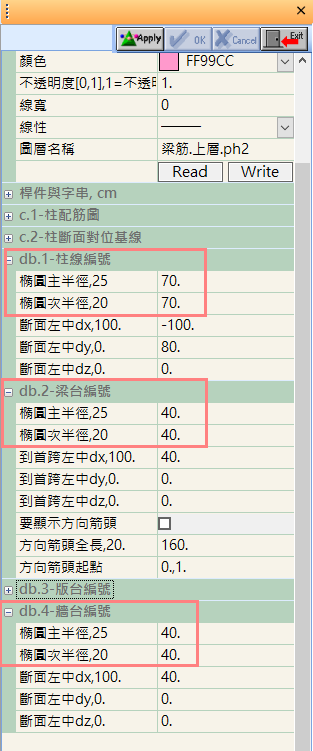

Step3. 調整各編號內的 橢圓主半徑 & 橢圓次半徑
Step4.
按
執行功能

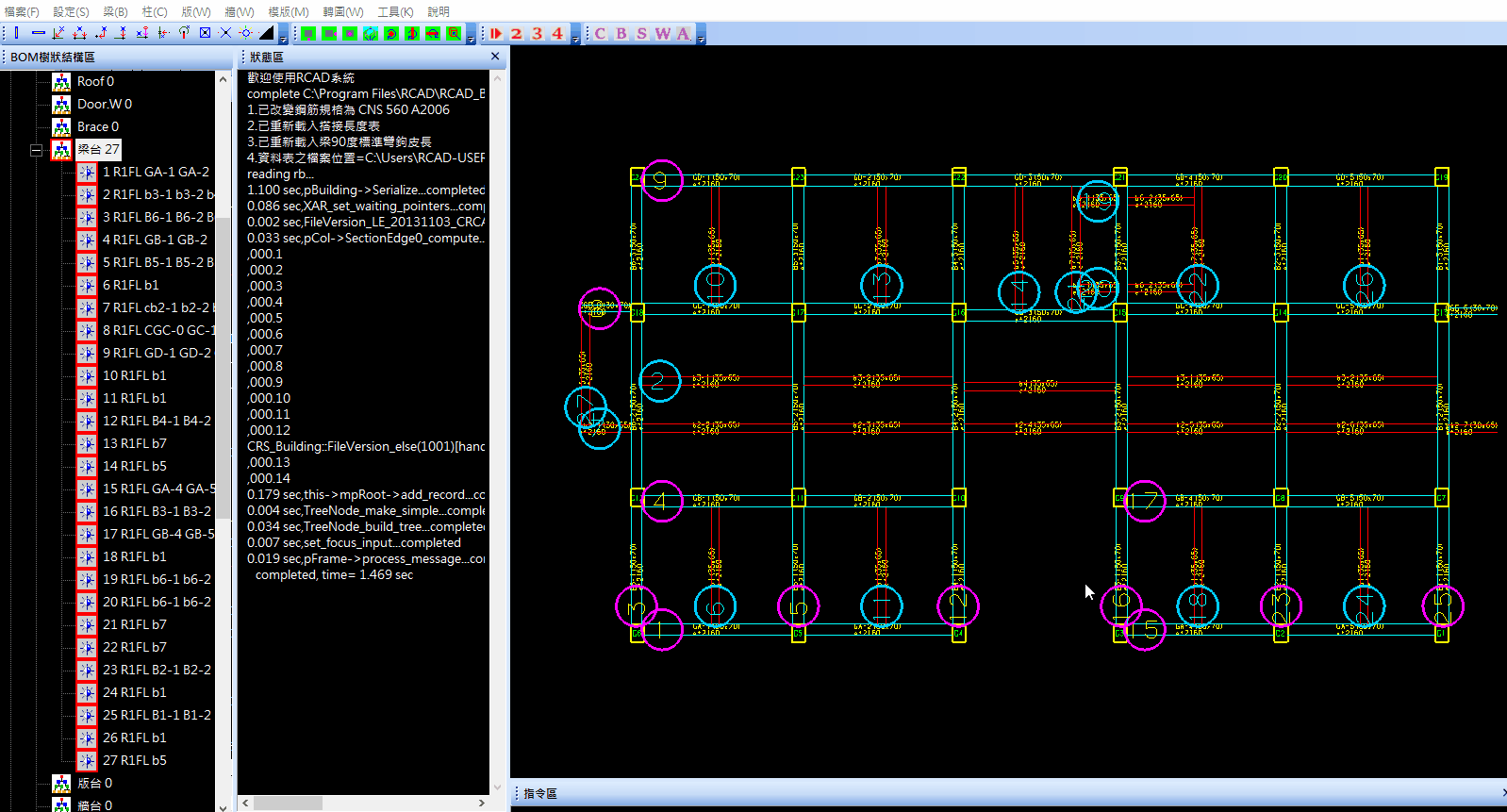

計算結果(Output)
重點說明(KeyPoint)
1. 編號調整好大小之後,可使用【更新編號位置】來快速編排編號位置
