RCAD Building

使用手冊

建立搭接表

功能與適用時機

RCAD_Building計算鋼筋長度時,會需要知道各號數所對應的搭接長度、延伸長度以利計算
使用者必須依照各案件規範標準圖之內容,將資料查表準備好

※ 確認電腦有安裝程式

準備資料

∨ 案件的鋼筋規範標準圖

∨ 案件定義使用的鋼筋與混凝土材料

∨ 搭接表(.mdb檔案)

操作步驟(Steps)

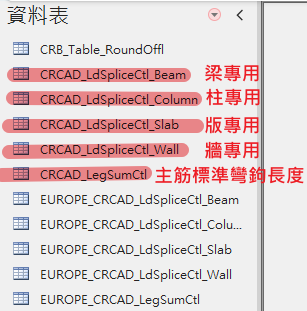

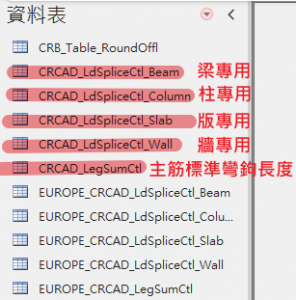

Step1. 開啟搭接表.mdb檔案,左邊資料表主要有五項表單須要填寫

Step2. 以主筋標準彎鉤長度為例

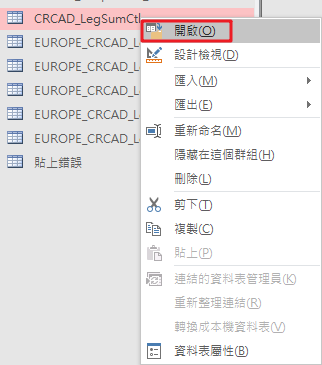

於資料表上 快速雙擊滑鼠左鍵右鍵開啟功能選單,點選 “開啟”
跳出視窗

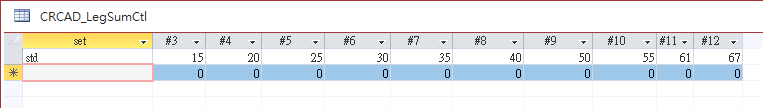

CRCAD_LegSumCtl 標準彎鉤長度預設值如下圖

※ 主筋標準彎鉤如有其他慣用長度可直接編輯修改

建立搭接表
圖二

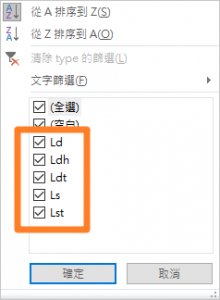

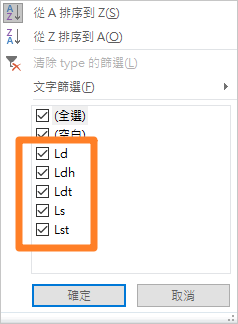

Step3. 梁/柱/版/牆 各自擁有獨立專用表格,需要的資料有Ld、Ldh、Ldt、Ls、Lst,共五項

※ 考量某些案件設計狀況,梁/柱/版/牆的資料會拆分須要各自查表

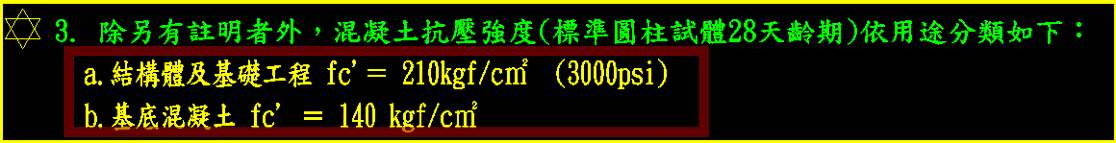

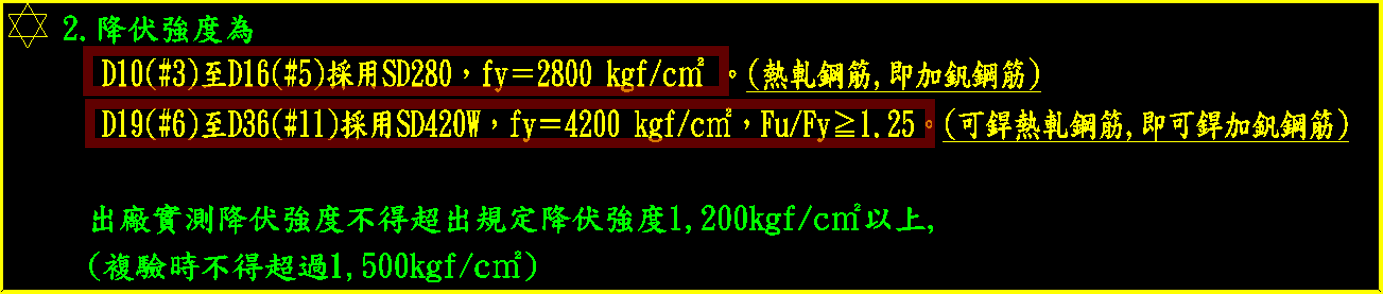

Step4. 查閱案件標準圖,將此案使用的材料強度對應至表格內,查詢各號數之搭接長度各號數之延伸長度

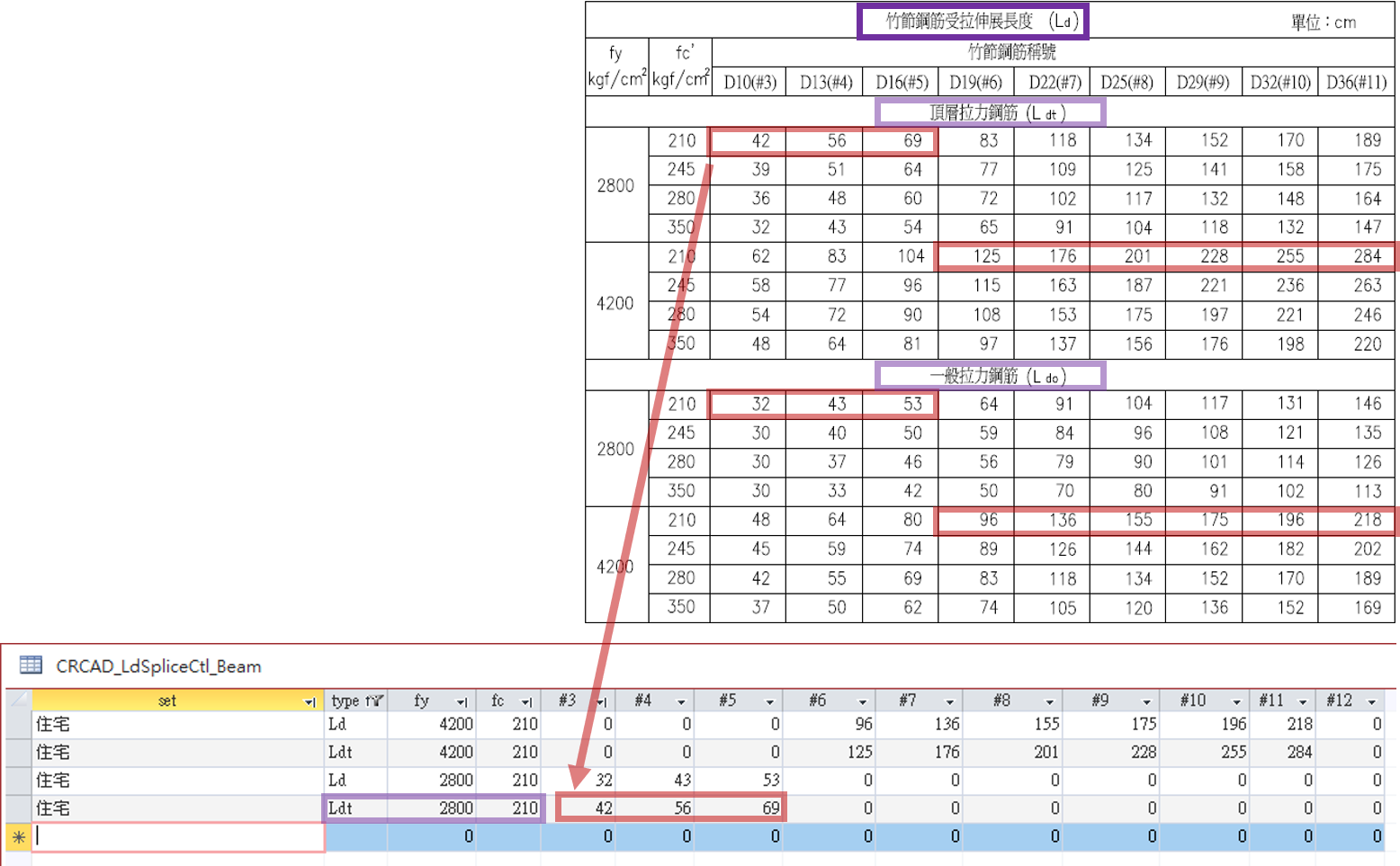

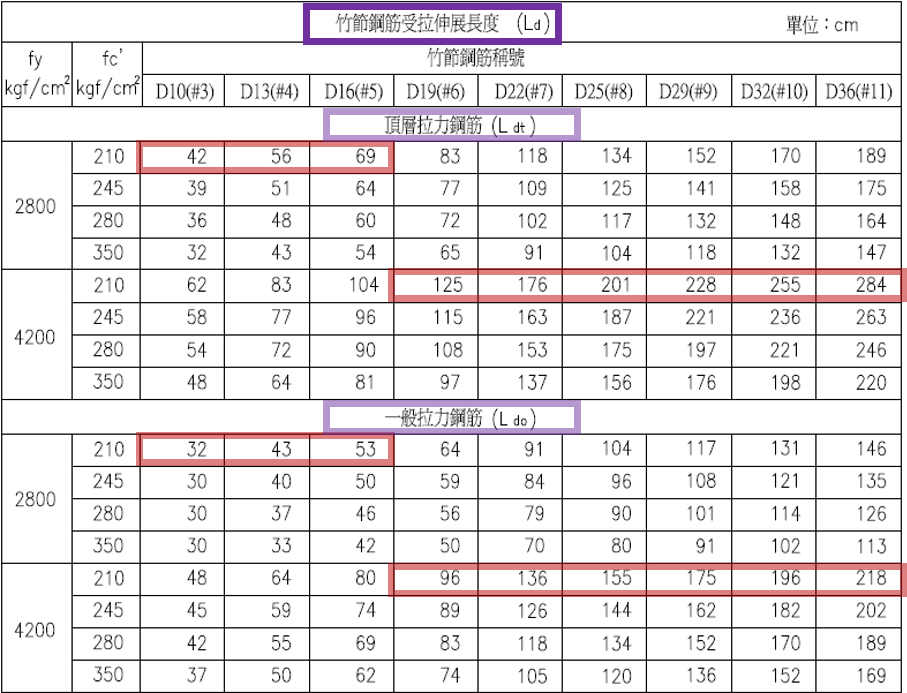

Step5. 以頂層延伸長度(Ldt)為例
查閱標準圖將此案使用的材料強度,對應至表格內查詢各號數之延伸長度
(螢光筆作記號)

Step6. 將所查到之對應數值填入mdb檔案內

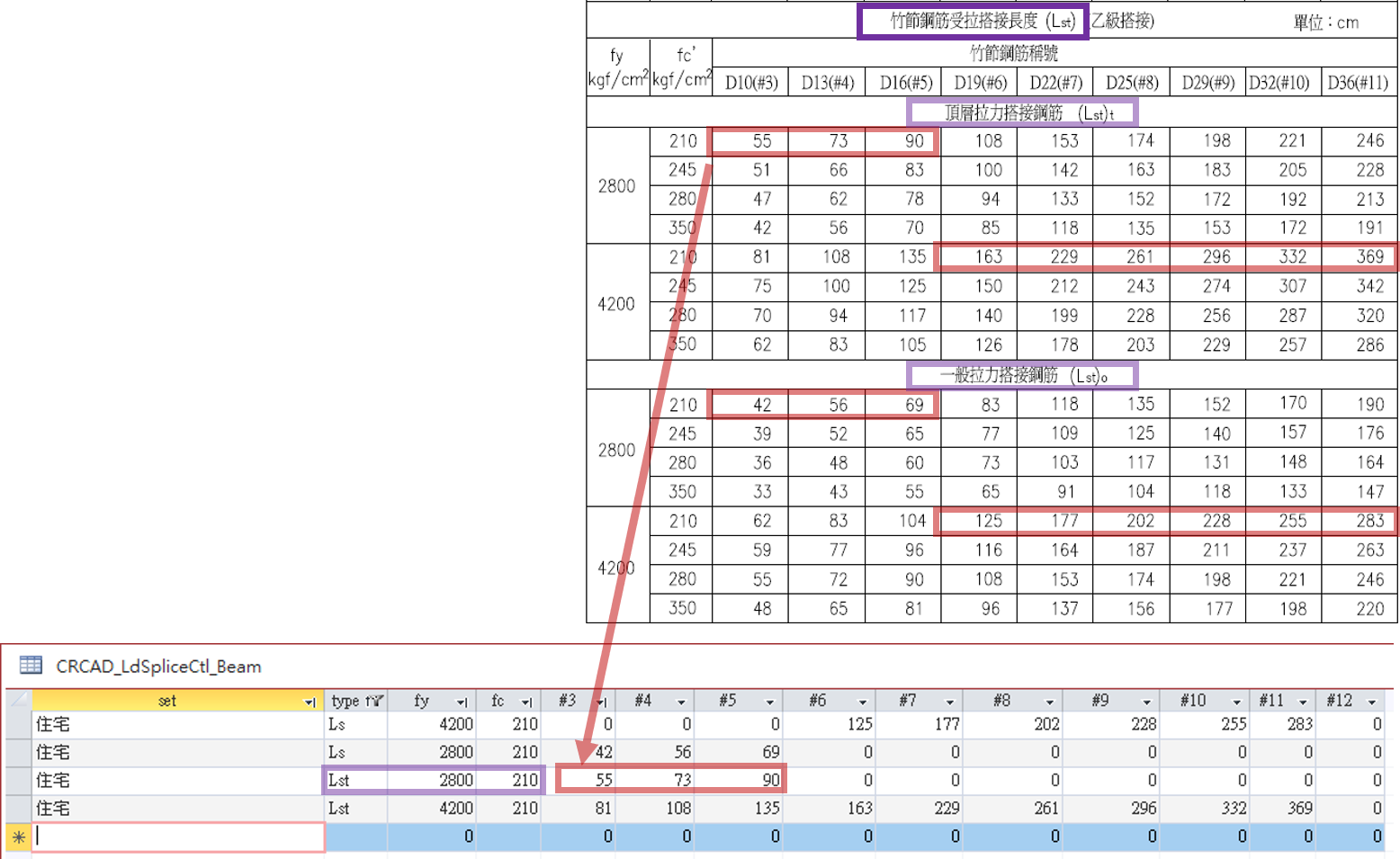

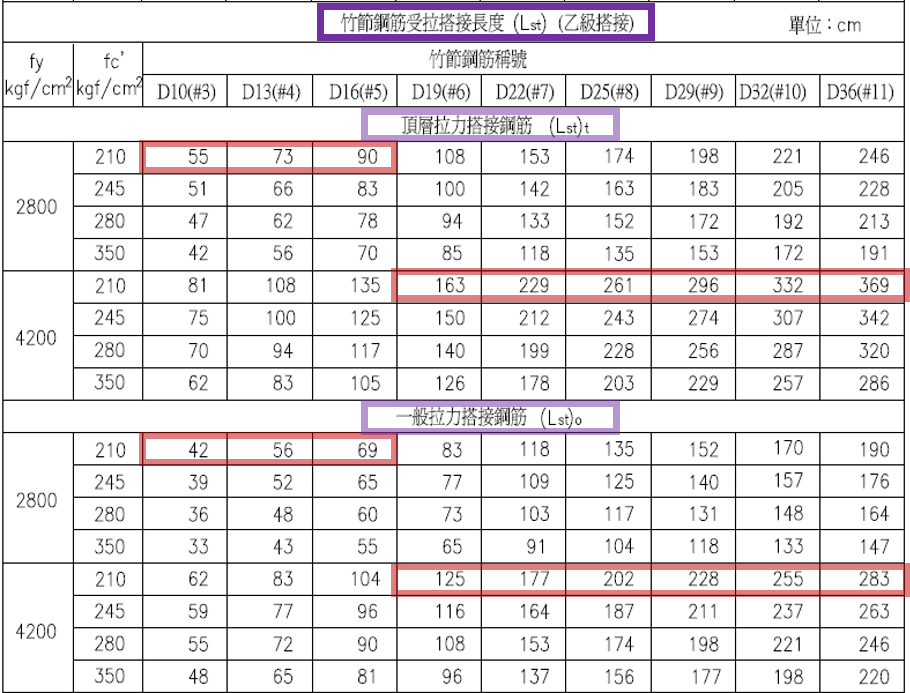

Step7. 以頂層搭接長度(Lst)為例
查閱標準圖將此案使用的材料強度,對應至表格內查詢各號數之搭接長度
(螢光筆作記號)

Step8. 將所查到之對應數值填入mdb檔案內

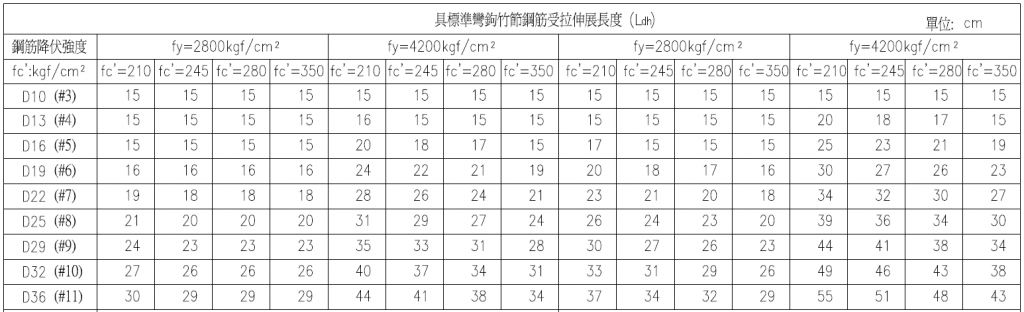

Step9. 標準彎鉤受拉伸展長度(Ldh),依上述步驟查表填入mdb檔案內

Step10. 全部表單填好之後,即可按 存檔 關閉檔案

計算結果(Output)

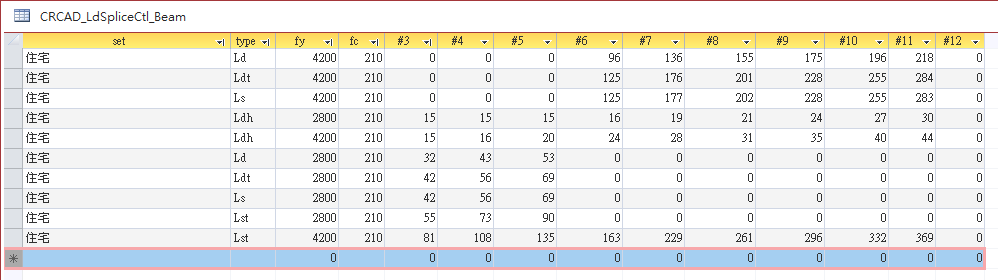

下方為梁鋼筋專用的搭接延伸數值

補充說明

以下英文代稱可能會依照不同標準圖而有不同命名,但中文名稱是不變的。

因此遇到不同英文代稱時,可參考中文名稱填入相對應的表格。

Ld → 一般延伸長度

Ldt → 頂層延伸長度

Ls → 一般搭接長

Lst → 頂層搭接長

Ldh → 標準彎鉤延伸長度
