匯入RA萃取資料

功能與適用時機

RCAD_Building開啟新舊檔案前，須將RCAD_Acquire總表資料(EXCEL檔)匯入。

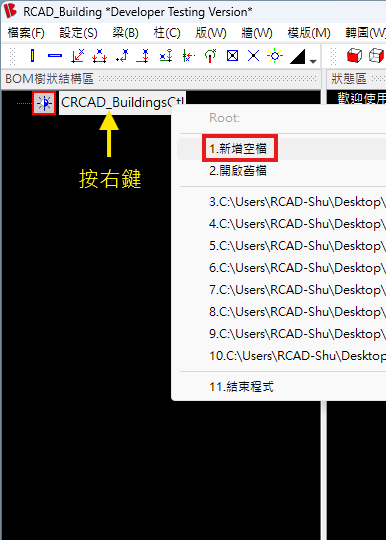

Step.1 在RCAD_BuildingsCtl按右鍵開啟功能選單,點選→1.新增空檔(指新建新檔案)。

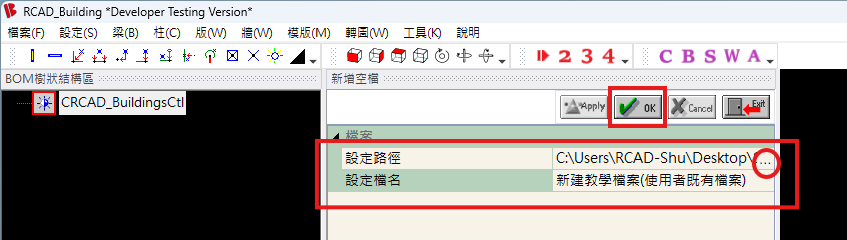

Step.2 設定路徑→檔案儲存區域。…→可以選擇存取位置。

設定檔案→檔案存取名稱(案件名稱)。

以上設定完成，請記得按。

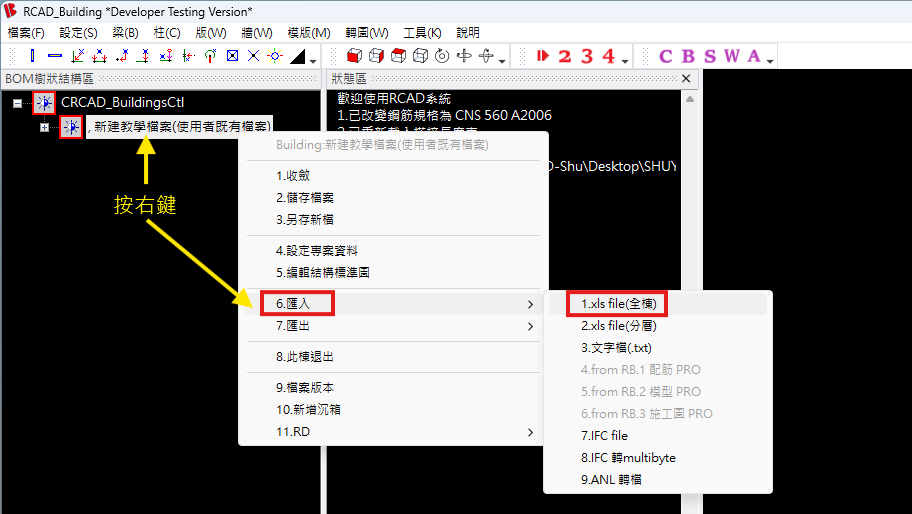

Step.3 檔案名稱節點按右鍵開啟功能選單，點選6.匯入→點選1.xls file(全棟)。

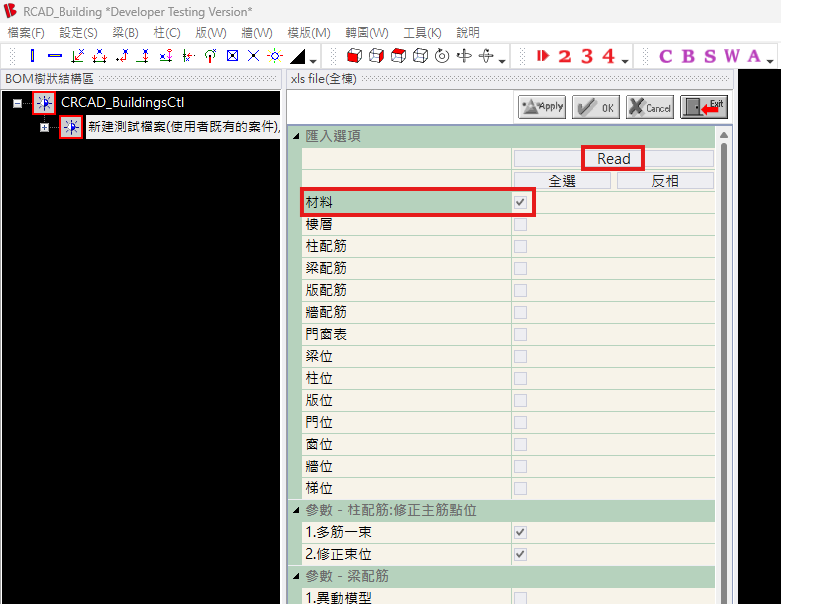

Step.4 單一批次選取資料逐一匯入，如：選取材料→Read；樓層→Read；柱配筋→Read。依序往下完成。

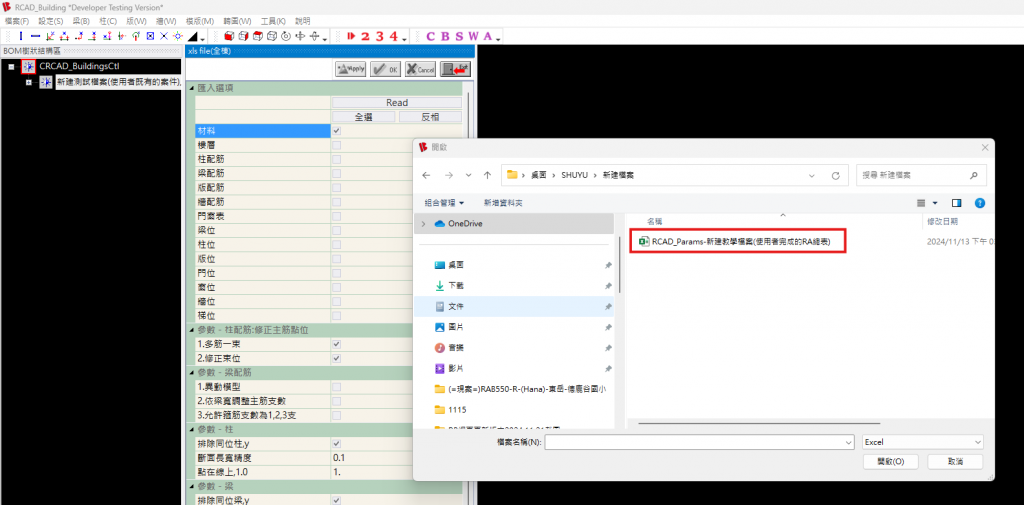

Step.5 跑出的視窗是要選取已完成的總檔(RCAD_Acquire萃取資訊)。

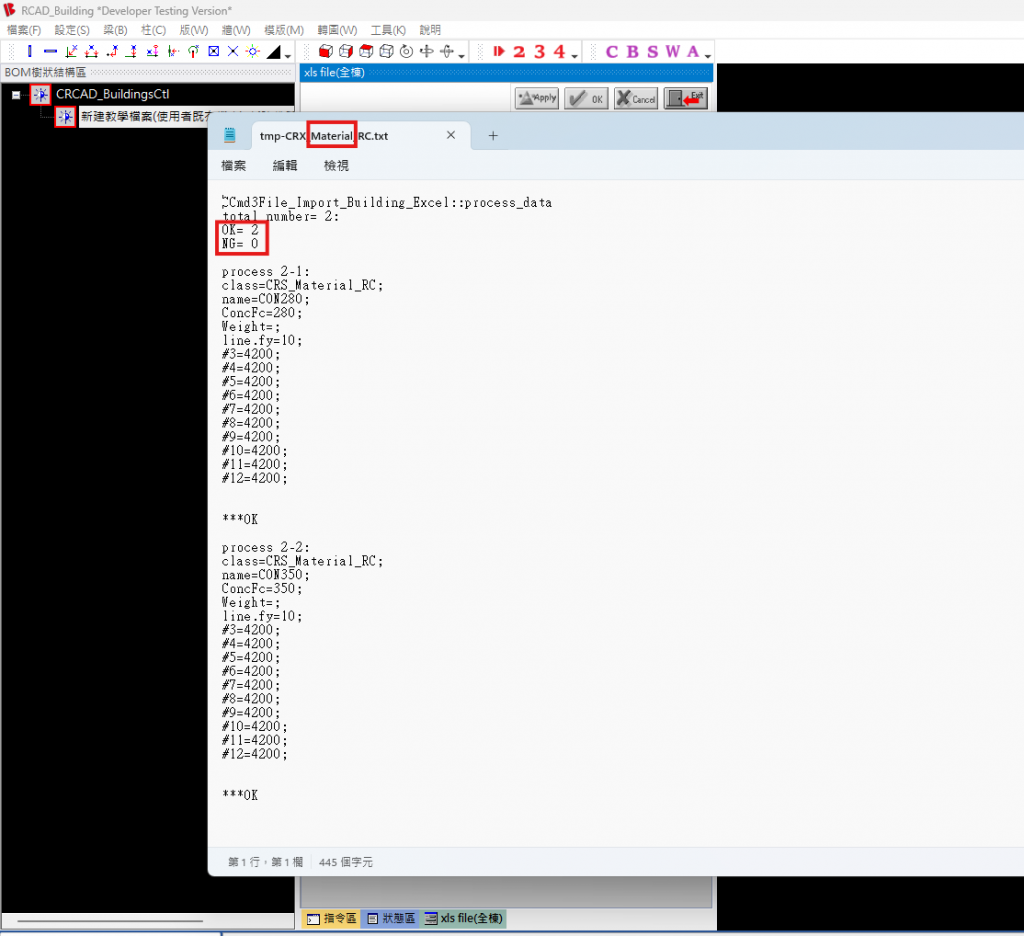

Step.6 會跑出txt檔案(文字檔)，檢查NG項目是否為0，這樣可以確認此項資料(材料→Material)匯入成功。

為更清楚確認是否成功匯入，此區匯入資料須單一選取→單一讀取(Read)。

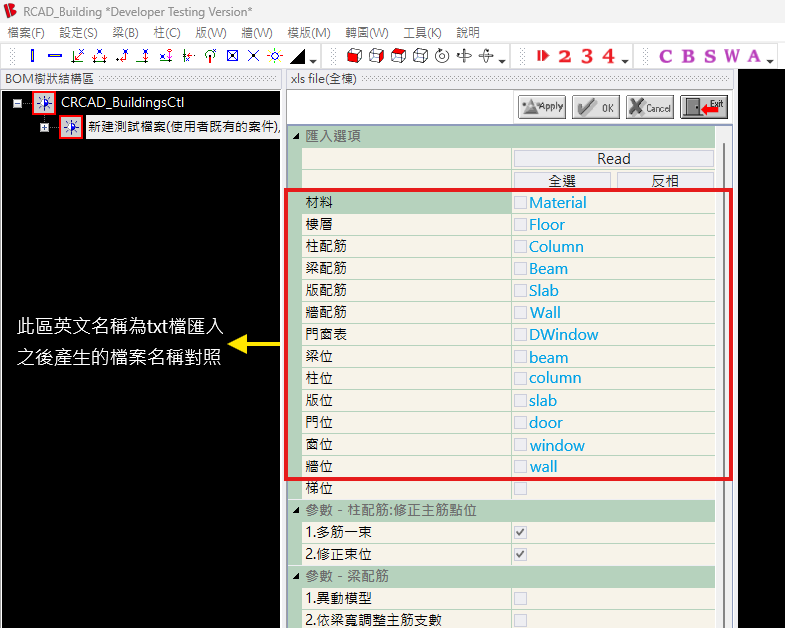

1.為更清楚確認檔案是否成功匯入。匯入選項名稱與txt檔名稱對照。

Step.1 在將滑鼠移動至圖形區（如下圖紅框處），左鍵點擊一次後，按下空白鍵。

提醒：須為英打設定按空白鍵才能操作。

Step.2 完成後的程式畫面。在右上角圖形區（如下圖紅框處），左鍵點擊一次後，按下空白鍵。

Step.3 檔案名稱節點按右鍵開啟功能選單，點選【1.展開】。

Step.4 Floor按右鍵開啟功能選單，點選【1.展開】。

展開後顯示此模型的各樓層相關資訊。

Step.5 藉由著樓層的開關可顯示該樓層位置與相關訊息。(紅色顯示為開啟，灰色顯示為關閉)。

目前圖片表示關閉4F模型相關資訊。
